Unidades Exteriores

  • HEAT PUMP STANDARD [MVAS]
  • HEAT PUMP MODULAR [MVAM]
  • HEAT RECOVERY [MVAMHR]
  • MÓDULO DE INTERCAMBIO [MEB]

HEAT PUMP STANDARD [MVAS]

Los sistemas VRF heat pump standard, se componen de unidades exteriores de descarga horizontal, compactas y livianas, lo que las hace ideales para aplicaciones domésticas o comerciales. Estos sistemas emplean la tecnología DC Inverter tanto en los ventiladores como en los compresores, que son de tipo scroll, lo que los hace equipos de bajo nivel sonoro y absolutamente eficientes en su consumo energético. Las conexiones frigoríficas se realizan utilizando juntas en “Y" o en "F" suministradas como accesorios obligatorios. El funcionamiento del sistema está gestionado mediante microprocesador y la comunicación entre unidades se realiza con bus serial no polarizado con protocolo CAN-Bus. El panel con cable y el control remoto se incluyen siempre de serie con la unidad interna. Está disponible con controlador centralizado. La versatilidad de configuraciones, permite conectar unidades internas desde 50% hasta 135% de la capacidad de la unidad exterior.

Características principales:

  • 9 tamaños disponibles: de 12,1W (4hp) hasta 33,5kW (12hp).
  • Compresores DC Inverter.
  • Ventiladores con motor DC Inverter.
  • Refrigerante R410.
  • Control de condensación.
  • Longitud máxima total de las líneas: 300m.
  • Funcionamiento totalmente silencioso.
  • Protocolo de comunicación CAN-Bus.

HEAT PUMP MODULAR [MVAM]

Sistema VRF modular que permite combinar hasta 4 unidades externas y puede manejar hasta 80 unidades interiores. Estos sistemas emplean la tecnología DC Inverter tanto en los ventiladores como en los compresores, que son de tipo scroll, lo que los hace equipos de bajo nivel sonoro y absolutamente eficientes en su consumo energético. Las conexiones frigoríficas se realizan utilizando juntas en “Y" o en "F" suministradas como accesorios obligatorios. El funcionamiento del sistema está gestionado mediante microprocesador y la comunicación entre unidades se realiza con bus serial no polarizado con protocolo CAN-Bus. El panel con cable y el control remoto se incluyen siempre de serie con la unidad interna. Está disponible con controlador centralizado. La versatilidad de configuraciones, permite conectar unidades internas desde 50% hasta 135% de la capacidad de la unidad exterior.


Características principales:

  • Combinaciones: de 22,4kW (8hp) hasta 246kW (88hp).
  • Compresores DC Inverter.
  • Ventiladores con motor DC Inverter.
  • Refrigerante R410.
  • Control de condensación.
  • Longitud máxima total de las líneas: 1000m.
  • Protección anticorrosiva GOLDFIN de serie.
  • Protocolo de comunicación CAN-Bus.

HEAT RECOVERY [MVAMHR]

Los sistemas Heat Recovery permiten utilizar unidades interiores en modo frío y en modo calor simultáneamente, según la demanda. Se utilizan en conjunto con módulos de intercambio MEB (accesorios obligatorios), que derivan a cada unidad interior el gas refrigerante necesario para cumplir la demanda frío/calor. Estos sistemas permiten combinar hasta 4 unidades externas y pueden manejar hasta 80 unidades interiores. Empleando la tecnología DC Inverter en compresores y ventiladores, logran reducir el ruido y aumentar la eficiencia energética consumiendo un tercio de lo que consumiría un equipo tradicional. Las conexiones frigoríficas se realizan utilizando juntas en “Y" o en "F" suministradas como accesorios obligatorios. El funcionamiento del sistema está gestionado mediante microprocesador y la comunicación entre unidades se realiza con bus serial no polarizado con protocolo CAN-Bus. El panel con cable y el control remoto se incluyen siempre de serie con la unidad interna. Está disponible con controlador centralizado.

Características principales:

  • Combinaciones: de 22,4kW (8hp) hasta 180kW (64hp).
  • Funcionamiento frío/calor simultáneo.
  • Compresores DC Inverter.
  • Ventiladores con motor DC Inverter.
  • Refrigerante R410.
  • Control de condensación.
  • Longitud máxima total de las líneas: 1000m.
  • Protección anticorrosiva GOLDFIN de serie.
  • Protocolo de comunicación CAN-Bus.

MÓDULO DE INTERCAMBIO [MEB]

Los módulos de intercambio MEB son accesorios obligatorios en toda instalación Heat Recovery. Son los encargados de distribuir a las unidades interiores el gas refrigerante demandado según el funcionamiento en frío o calor de cada una. En estos módulos ingresan los tres tubos de la unidad exterior (gas a alta presión, gas a baja presión y línea de líquido) y salen dos tubos para cada unidad interior. En su interior, un complejo sistema de válvulas regula y controla el flujo de refrigerante según la demanda de cada salida, es decir, según cada unidad interior conectada.

Los módulos vienen de uno, dos, cuatro u ocho ramales de salida (cada uno de los ramales puede controlar el modo frío o calor de forma independiente y simultánea respecto de los otros) para conectar las unidades externas de tres tubos MVAMHR con las unidades internas de dos tubos de la serie MVA.

INFORMACIÓN TÉCNICA

Heat Pump Standard [MVAS]

Heat Pump Standard [MVAS]

Modelo MVAS 1201S 1401S 1601S 1201T 1401T 1601T 2242T 2802T 3351T
Frío Capacidad Nominal kW 12,10 14,00 16,00 12,10 14,00 16,00 22,40 28,00 33,50
Potencia Nominal Absorbida kW 3,03 3,59 4,75 3,03 3,59 4,75 6,12 7,78 9,57
Corriente Nominal Absorbida A - - - - - - 10,90 13,90 17,10
Rango de Operación °C -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52
EER kW/kW 3,99 3,90 3,37 3,99 3,90 3,37 3,66 3,60 3,50
Calor Capacidad Nominal kW 14,00 16,50 18,00 14,00 16,50 18,00 24,00 30,00 35,00
Potencia Nominal Absorbida kW 3,27 3,95 4,65 3,27 3,95 4,65 4,90 6,12 7,14
Corriente Nominal Absorbida A - - - - - - 8,80 10,90 12,80
Rango de Operación °C -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27
COP kW/kW 4,28 4,18 3,87 4,28 4,18 3,87 4,90 4,90 4,90
Potencia máxima  absorbida (1) kW - - - - - - 9,60 12,50 13,70
Corriente máxima absorbida (1) A 30,40 33,70 36,30 11,10 12,00 12,50 17,20 22,40 24,50
Gas Refrigerante Tipo - R410A
Carga kg 3,30 3,30 3,30 3,30 3,30 3,30 5,50 7,10 8,00
Compresores DC Inverter un. 1 1 1 1 1 1 1 1 1
Ventiladores un. 2 2 2 2 2 2 2 2 2
Nivel Sonoro (2) dB 57 58 58 57 58 58 63 65 65
Longitud máxima total de líneas m 300 300 300 300 300 300 300 300 300
Conexiones Líquido mm (in) 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 9.52 (3/8") 12.7 (1/2")
Gas mm (in) 15.9 (5/8") 15.9 (5/8") 19.05 (3/4") 15.9 (5/8") 15.9 (5/8") 19.05 (3/4") 19.05 (3/4") 22.2 (7/8") 25.4 (1")
Alimentación eléctrica - 220-240V ~ 50Hz 380-415V ~ 50Hz
Dimensiones (Alto x Ancho x Prof) mm 1345x900x340 1345x900x340 1345x900x340 1345x900x340 1345x900x340 1345x900x340 1430x940x320 1615x940x460 1615x940x460
Peso neto kg 110 110 110 120 120 120 133 166 177

Heat Pump Modular [MVAM]

Heat Pump Modular [MVAM]

Modelo MVAM 2241T 2801T 3351T 4001T 4501T 5041T 5601T 6151T
Frío Capacidad Nominal kW 22,40 28,00 33,50 40,00 45,00 50,40 56,00 61,50
Potencia Nominal Absorbida kW 4,74 6,25 8,40 10,53 12,82 15,75 20,00 29,29
Corriente Nominal Absorbida A 8,47 11,17 15,02 18,82 22,92 28,15 35,75 52,35
Rango de Operación °C -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52
EER kW/kW 4,73 4,48 3,99 3,80 3,51 3,20 2,80 2,10
Calor Capacidad Nominal kW 25,00 31,50 37,50 45,00 50,00 56,50 63,00 69,00
Potencia Nominal Absorbida kW 4,81 5,67 7,14 9,51 10,86 14,10 16,60 18,90
Corriente Nominal Absorbida A 8,60 10,14 12,76 17,00 19,41 25,20 29,67 33,78
Rango de Operación °C -20 a 24 -20 a 24 -20 a 24 -20 a 24 -20 a 24 -20 a 24 -20 a 24 -20 a 24
COP kW/kW 5,20 5,56 5,25 4,73 4,60 4,01 3,80 3,65
Potencia máxima  absorbida (1) kW 9,00 11,70 13,80 16,10 18,60 25,00 28,00 30,00
Corriente máxima absorbida (1) A 16,10 20,90 24,60 28,80 33,20 44,70 50,00 53,60
Gas Refrigerante Tipo - R410A
Carga kg 5,90 9,00 8,20 9,80 10,30 11,30 14,30 14,30
Compresores DC Inverter un. 1 1 1 2 2 2 2 2
Ventiladores un. 1 1 1 2 2 2 2 2
Nivel Sonoro (2) dB 60 61 63 63 63 63 63 64
Longitud máxima total de líneas m 1000 1000 1000 1000 1000 1000 1000 1000
Conexiones Líquido mm (in) 9.52 (3/8") 9.52 (3/8") 12.7 (1/2") 12.7 (1/2") 12.7 (1/2") 15.9 (5/8") 15.9 (5/8") 15.9 (5/8")
Gas mm (in) 19.05 (3/4") 22.2 (7/8") 25.4 (1") 25.4 (1") 28.6 (1" 1/8) 28.6 (1" 1/8) 28.6 (1" 1/8) 28.6 (1" 1/8)
Alimentación eléctrica - 380-415V 3N ~ 50Hz
Dimensiones (Alto x Ancho x Prof) mm 1605x930x765 1605x930x765 1605x1340x765 1605x1340x765 1740x1340x765 1740x1340x765 1740x1340x765 1740x1340x765
Peso neto kg 225 225 285 360 360 360 385 385

Heat Recovery [MVAMHR]

Heat Recovery [MVAMHR]

Modelo MVAMHR 2240T 2800T 3350T 4000T 4500T
Frío Capacidad Nominal kW 22,40 28,00 33,50 40,00 45,00
Potencia Nominal Absorbida kW 5,20 6,90 8,20 10,60 12,10
Corriente Nominal Absorbida A 9,30 12,30 14,70 18,90 21,60
Rango de Operación °C -5 a 52 -5 a 52 -5 a 52 -5 a 52 -5 a 52
EER kW/kW 4,31 4,06 4,09 3,77 3,72
Calor Capacidad Nominal kW 25,00 31,50 37,50 45,00 50,00
Potencia Nominal Absorbida kW 5,30 7,30 8,70 10,80 12,50
Corriente Nominal Absorbida A 9,50 13,00 15,60 19,30 22,30
Rango de Operación °C -20 a 27 -20 a 27 -20 a 27 -20 a 27 -20 a 27
COP kW/kW 4,72 4,32 4,31 4,17 4,00
Potencia máxima  absorbida (1) kW 9,10 11,70 13,80 16,10 18,60
Corriente máxima absorbida (1) A 16,30 20,90 24,70 28,80 33,20
Gas Refrigerante Tipo - R410A
Carga kg 6,20 7,10 9,60 11,10 11,60
Compresores DC Inverter un. 1 1 1 2 2
Ventiladores un. 1 1 1 2 2
Nivel Sonoro (2) dB 60 61 63 63 63
Longitud máxima total de líneas m 1000 1000 1000 1000 1000
Conexiones Líquido mm (in) 9.52 (3/8") 9.52 (3/8") 12.7 (1/2") 12.7 (1/2") 12.7 (1/2")
Gas (Alta Presión) mm (in) 15.9 (5/8") 19.05 (3/4") 19.05 (3/4") 22.2 (7/8") 22.2 (7/8")
Gas (Baja Presión) mm (in) 19.05 (3/4") 22.2 (7/8") 25.4 (1") 25.4 (1") 28.6 (1" 1/8)
Alimentación eléctrica - 380-415V 3N ~ 50Hz
Dimensiones (Alto x Ancho x Prof) mm 1605x930x765 1605x930x765 1605x1340x765 1605x1340x765 1605x1340x765
Peso neto kg 233 233 302 346 346

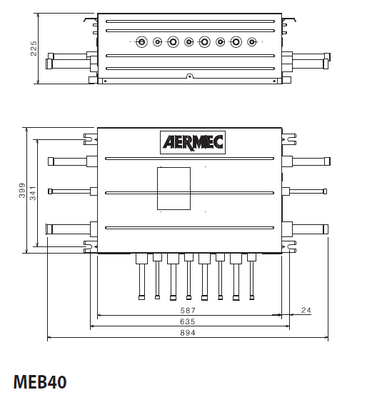

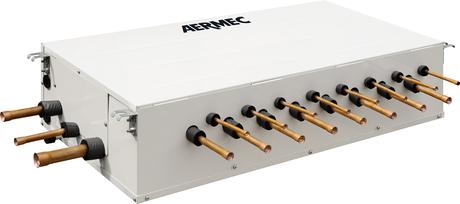

Módulo de intercambio [MEB]

Módulo de intercambio [MEB]

Módulo Ramales Potencia máxima por ramal Potencia
máxima
admisible
MEB10 1 14.2 kW -
MEB20 2 14.2 kW -
MEB40 4 14.2 kW 45 kW
MEB80 8 14.2 kW 68 kW


Posibilidad de conectar hasta 6 unidades internas por ramal. Para conectar unidades interiores con potencias superiores a los 14kW, se deben utilizar dos ramales unidos mediante el kit RNY adecuado.

DESCARGAS

  • Manual de instalación MVAS
  • Manual de instalación MVAM
  • Manual de instalación MVAMHR
  • Manual técnico y selección
  • Manual de instalación MEB
