MKA

Conforme à VDI 6022

Para una mayor atenuación acústica, incluso ante bajas frecuencias

Celdillas de silenciador con chapas ciegas acústicas, listas para funcionar en sistemas de climatización

Efecto atenuador por amortiguación y resonancia
Elevado ahorro energético gracias a su marco de perfil aerodinámico (de radio > 15 mm)
Datos acústicos medidos en cumplimiento con ISO 7235
Material aislante biosoluble, por lo tanto, higiénicamente seguro
Reforzado con material de fibra de vidrio para protección frente a la erosión, producida por velocidades de aire de hasta 20 m/s
Material aislante no inflamable, en cumplimiento con la norma EN 13501, nivel de resistencia al fuego A1
Tamaños intermedios en incrementos de 1 mm
Temperatura de funcionamiento hasta 100 °C

Equipamiento opcional y accesorios

Adicionalmente con chapa metálica perforada para protección del material aislante
Acabados en acero inoxidable, aluminio y PUR bajo consulta

Aplicación

Aplicación

Celdillas de silenciador con chapas ciegas acústicas, Serie MKA, para la reducción del ruido emitido por el ventilador y el ruido de aire regenerado en sistemas de climatización
Efecto atenuador por amortiguación y resonancia
Amplio espectro sonoro incluso con bajas frecuencias de ruido del ventilador
Ensayado y con certificación higiénica en cumplimiento con VDI 6022
Para su uso en ambientes con potencial riesgo de explosión (ATEX), zonas 1, 2, 21 y 22 (exterior)

Características especiales

Las chapas ciegas acústicas garantizan una mayor atenuación acústica ante frecuencias críticas del ruido emitido por el ventilador
Pérdida de carga hasta un 30 % inferior
Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
Ensayo y certificación higiénica
Ejecución en tramos disponible para unidades de gran tamaño

Tamaños nominales

H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios dimensiones 150 – 2500 mm en incrementos de 1 mm)
Partición en altura: 2501 – 5000 mm, en incrementos de 1 mm
L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 2500 mm en incrementos de 1 mm)
Partición en longitud: 2501 – 3000 mm, en incrementos de 1 mm
Construcción sin partición: H + L 4000 mm máx., H y L 1500 mm máx. (si una dimensión es 1500 mm, el resto no deberá sobrepasar 1500 mm)

Aplicación

Celdillas de silenciador con chapas ciegas acústicas, Serie MKA, para la reducción del ruido emitido por el ventilador y el ruido de aire regenerado en sistemas de climatización
Efecto atenuador por amortiguación y resonancia
Amplio espectro sonoro incluso con bajas frecuencias de ruido del ventilador
Ensayado y con certificación higiénica en cumplimiento con VDI 6022
Para su uso en ambientes con potencial riesgo de explosión (ATEX), zonas 1, 2, 21 y 22 (exterior)

Características especiales

Las chapas ciegas acústicas garantizan una mayor atenuación acústica ante frecuencias críticas del ruido emitido por el ventilador
Pérdida de carga hasta un 30 % inferior
Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
Ensayo y certificación higiénica
Ejecución en tramos disponible para unidades de gran tamaño

Tamaños nominales

H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios dimensiones 150 – 2500 mm en incrementos de 1 mm)
Partición en altura: 2501 – 5000 mm, en incrementos de 1 mm
L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 2500 mm en incrementos de 1 mm)
Partición en longitud: 2501 – 3000 mm, en incrementos de 1 mm
Construcción sin partición: H + L 4000 mm máx., H y L 1500 mm máx. (si una dimensión es 1500 mm, el resto no deberá sobrepasar 1500 mm)

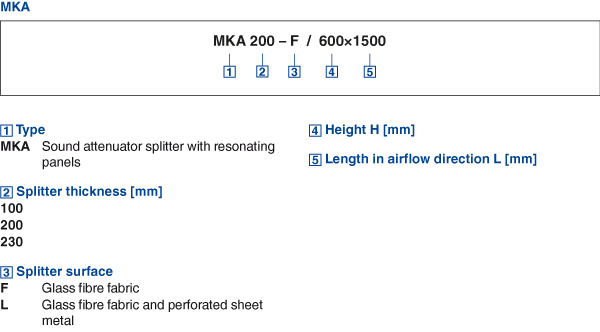

Descripción

Ejecuciones

MKA100: espesor de celdilla 100 mm
MKA200: espesor de celdilla 200 mm
MKA230: espesor de celdilla 230 mm

Ejecución

La superficie del área de la celdilla no queda cubierta por el panel amortiguador

F: Fibra de vidrio
L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Partes y características

Marco de perfil aerodinámico
Material aislante y chapas ciegas acústicas integradas para reducción del ruido de aire regenerado por absorción y resonancia

Accesorios opcionales

Perfil en U/abrazaderas para unión de celdillas

Características constructivas

Marco de celdilla de perfil aerodinámico (de radio > 15 mm) que permite una reducción de la turbulencia tanto antes como después de la unidad; el marco incorpora una ranura para la junta con la que se obtiene una unidad de mayor rigidez
Pestañas del marco dobladas para protección del relleno aislante
Temperatura de funcionamiento de hasta 100 °C (ejecución con chapa metálica perforada hasta 300 °C durante un máximo de 8h)

Materiales y acabados

Marcos de la celdilla del silenciador, refuerzo central y chapas ciegas acústicas de acero galvanizado
Material aislante de lana mineral

Lana mineral

En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
Calidad RAL marca RAL-GZ 388
Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
Inerte a hongos y al crecimiento de bacterias

Normativas y guías de diseño

Atenuación acústica y potencia sonora del ruido de aire regenerado medidos en cumplimiento con ISO 7235
Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 1 y 2, así como la norma VDI 3803
Directiva 94/9/CE: Equipamiento y sistemas de protección desarrollados para zonas con potencial riesgo de explosión

Mantenimiento

No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste

Ejecuciones

MKA100: espesor de celdilla 100 mm
MKA200: espesor de celdilla 200 mm
MKA230: espesor de celdilla 230 mm

Ejecución

La superficie del área de la celdilla no queda cubierta por el panel amortiguador

F: Fibra de vidrio
L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Partes y características

Marco de perfil aerodinámico
Material aislante y chapas ciegas acústicas integradas para reducción del ruido de aire regenerado por absorción y resonancia

Accesorios opcionales

Perfil en U/abrazaderas para unión de celdillas

Características constructivas

Marco de celdilla de perfil aerodinámico (de radio > 15 mm) que permite una reducción de la turbulencia tanto antes como después de la unidad; el marco incorpora una ranura para la junta con la que se obtiene una unidad de mayor rigidez
Pestañas del marco dobladas para protección del relleno aislante
Temperatura de funcionamiento de hasta 100 °C (ejecución con chapa metálica perforada hasta 300 °C durante un máximo de 8h)

Materiales y acabados

Marcos de la celdilla del silenciador, refuerzo central y chapas ciegas acústicas de acero galvanizado
Material aislante de lana mineral

Lana mineral

En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
Calidad RAL marca RAL-GZ 388
Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
Inerte a hongos y al crecimiento de bacterias

Normativas y guías de diseño

Atenuación acústica y potencia sonora del ruido de aire regenerado medidos en cumplimiento con ISO 7235
Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 1 y 2, así como la norma VDI 3803
Directiva 94/9/CE: Equipamiento y sistemas de protección desarrollados para zonas con potencial riesgo de explosión

Mantenimiento

No requieren de mantenimiento, ya que la ejecución y los materiales no son susceptibles al desgaste

Información técnica

Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación, Order code, Related products

Descripción de funcionamiento

Efecto atenuador de las celdillas MKA se produce por absorción y resonancia.

Las celdillas disponen de material aislante de lana mineral La superficie de la celdilla se dispone en paralelo al flujo de aire y se cubre con chapas ciegas acústicas. Estas chapas comienzan a vibrar debido al sonido (resonancia), absorbiendo, de este modo, la energía sonora. La resonancia es más eficaz trabajando en el mismo rango del ruido del ventilador.

Se consigue una mayor atenuación acústica con un rango de frecuencias mayor en comparación con meras celdillas acústicas.

Descripción de funcionamiento

Efecto atenuador de las celdillas MKA se produce por absorción y resonancia.

Se consigue una mayor atenuación acústica con un rango de frecuencias mayor en comparación con meras celdillas acústicas.

La longitud (L) de las celdillas acústicas dependerán del sentido del flujo de aire.

Espesor de celdilla	100, 200, 230 mm
Tamaños nominales	150 × 500 mm – 1499 × 2500, 2500 × 1499 or 1500 × 1500 mm
Partición en altura	2501 – 5000 mm
Longitud en tramos	1501 – 3000 mm
Dimensiones intermedias	En incrementos de 1 mm
Temperatura de funcionamiento	Hasta 100 °C

La longitud (L) de las celdillas acústicas dependerán del sentido del flujo de aire.

Las tablas de selección rápida proporcionan un buen resumen de los niveles de atenuación acústica y pérdidas de carga que pueden alcanzarse ante velocidades y condiciones diferentes del flujo de aire. El programa de diseño Easy Product Finder ofrece la posibilidad de cálculo de valores intermedios.

El nivel de potencia sonora L_WA hace referencia a silencadores con una sección transversal de (B × H) of 1 m².

Las pérdidas de carga afectan a silenciadores de celdillas con una altura de 1 m.

El nivel de potencia sonora L_WA hace referencia a silencadores con una sección transversal de (B × H) of 1 m².

Las pérdidas de carga afectan a silenciadores de celdillas con una altura de 1 m.

Ruido de aire regenerado por MSA, MKA, XSA, XKA, RKA

v_s	m/s	4	6	8	10	12	14	16	18	20
L_WA	dB(A)	21	31	38	43	48	51	55	58	60

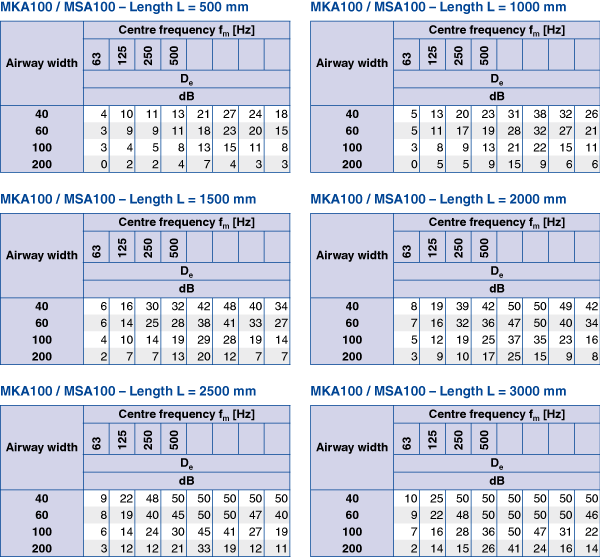

MKA100, MSA100, atenuación acústica y pérdida de carga

L	S	Frecuencia central f_m [Hz]								v_s [m/s]
L	S	63	125	250	500	1000	2000	4000	8000	4	10	20
L	S	D_e								Δp_st
mm	mm	Hz								Pa
500	40	4	10	11	13	21	27	24	18	5	32	>80
1000	40	5	13	20	23	31	38	32	26	7	44	>80
1000	60	5	11	17	19	28	32	27	21	5	33	>80
1500	40	6	16	30	32	42	48	40	34	9	55	>80
1500	60	6	14	25	28	38	41	33	27	6	38	>80
1500	100	4	10	14	19	29	28	19	14	5	29	>80
2000	40	8	19	39	42	53	58	49	42	11	66	>80
2000	60	7	16	32	36	47	50	40	34	7	44	>80
2000	100	5	12	19	25	37	35	23	16	5	32	>80
2000	200	3	9	10	17	25	15	9	8	4	25	>80
2500	40	9	22	48	52	63	68	57	51	12	77	>80
2500	60	8	19	40	45	57	59	47	40	8	50	>80
2500	100	6	14	24	30	45	41	27	19	6	34	>80
2500	200	3	12	12	21	33	19	12	11	4	26	>80
3000	40	10	25	58	62	74	78	65	59	14	>80	>80
3000	60	9	22	48	53	67	68	54	46	9	56	>80
3000	100	7	16	28	36	53	47	31	22	6	37	>80
3000	200	2	14	15	26	41	24	16	14	4	27	>80

MKA200, MSA200, atenuación acústica y pérdida de carga

L	S	Frecuencia central f_m [Hz]								v_s [m/s]
L	S	63	125	250	500	1000	2000	4000	8000	4	10	20
L	S	D_e								Δp_st
mm	mm	Hz								Pa
500	50	5	7	19	21	26	22	17	14	9	58	>80
500	100	2	4	12	12	15	11	9	8	5	31	>80
1000	50	6	16	33	39	41	39	26	20	11	67	>80
1000	100	4	10	22	23	26	19	13	11	6	35	>80
1000	200	2	7	13	12	12	10	8	6	3	21	>80
1500	50	9	22	44	53	56	54	34	25	12	75	>80
1500	100	5	15	32	33	37	25	16	14	6	40	>80
1500	200	3	9	19	18	15	12	10	7	4	23	>80
1500	400	1	6	10	8	8	6	4	4	2	15	61
2000	50	12	29	55	67	72	70	43	29	13	>80	>80
2000	100	6	19	42	44	47	31	19	17	7	44	>80
2000	200	4	12	25	23	18	15	12	9	4	25	>80
2000	400	1	8	13	10	10	8	5	5	3	17	67
2500	50	14	38	61	72	78	79	49	35	15	>80	>80
2500	100	8	25	50	54	58	38	23	18	8	48	>80
2500	200	5	16	30	29	23	16	13	10	4	28	>80
2500	400	2	10	16	13	12	9	6	5	3	18	72
3000	50	17	48	67	77	84	88	56	40	16	>80	>80
3000	100	10	30	58	64	69	44	26	19	8	53	>80
3000	200	6	19	35	35	27	17	15	11	5	30	>80
3000	400	3	13	19	15	14	10	7	6	3	19	77

MKA230, MSA230, atenuación acústica y pérdida de carga

L	S	Frecuencia central f_m [Hz]								v_s [m/s]
L	S	63	125	250	500	1000	2000	4000	8000	4	10	20
L	S	D_e								Δp_st
mm	mm	Hz								Pa
500	60	3	7	16	19	21	17	14	14	9	57	>80
500	115	2	5	11	12	13	10	9	10	5	31	>80
1000	60	7	13	27	30	35	25	18	18	10	66	>80
1000	115	4	10	20	20	22	15	12	13	6	35	>80
1000	230	1	7	12	10	8	4	6	8	3	20	>80
1500	60	11	19	38	41	49	33	21	21	12	74	>80
1500	115	7	14	28	28	30	20	15	15	6	40	>80
1500	230	2	10	18	15	10	6	9	9	4	23	>80
2000	60	15	24	50	50	50	42	25	25	13	>80	>80
2000	115	9	19	37	36	39	26	18	18	7	44	>80
2000	230	3	13	24	19	13	8	11	10	4	25	>80
2000	460	0	7	10	3	0	0	3	3	3	16	64
2500	60	19	30	50	50	50	50	29	28	15	>80	>80
2500	115	12	24	46	44	47	31	21	20	8	48	>80
2500	230	4	16	29	24	16	11	13	12	4	27	>80
2500	460	0	9	13	4	0	0	5	3	3	17	69
3000	60	24	36	50	50	50	50	32	32	16	>80	>80
3000	115	14	28	50	50	50	36	24	23	8	52	>80
3000	230	4	19	35	29	18	13	15	13	5	29	>80
3000	460	0	11	16	6	0	0	7	3	3	19	74

Celdillas de silenciador para reducción del ruido emitido por el ventilador y el ruido de aire regenerado en sistemas de climatización. La atenuación se realiza por absorción y resonancia. Elevada eficiencia energética, así como ensayado y con certificación higiénica.

Conjunto para instalación formado por un marco de perfil aerodinámico (radio > 15 mm), lana mineral y chapas ciegas acústicas.

Pestañas del marco dobladas para protección del relleno aislante.

Atenuación acústica y potencia sonora del ruido de aire regenerado medida en cumplimiento con ISO 7235.

Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 2 y 4, así como la norma VDI 3803.

Características especiales

Las chapas ciegas acústicas garantizan una mayor atenuación acústica ante frecuencias críticas del ruido emitido por el ventilador
Pérdida de carga hasta un 30 % inferior
Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
Ensayo y certificación higiénica
Ejecución en tramos disponible para unidades de gran tamaño

Materiales y acabados

Marcos de la celdilla del silenciador, refuerzo central y chapas ciegas acústicas de acero galvanizado
Material aislante de lana mineral

Lana mineral

En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
Calidad RAL marca RAL-GZ 388
Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
Inerte a hongos y al crecimiento de bacterias

Ejecución

La superficie del área de la celdilla no queda cubierta por el panel amortiguador

F: Fibra de vidrio
L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Datos técnicos

Espesor de celdilla: 100, 200, 230 mm
Tamaños nominales: 150 × 500 mm – 1499 × 2500, 2500 × 1499 o 1500 × 1500 mm
Partición en altura: hasta 5000 mm
Longitud en tramos: hasta 3000 mm
Tamaños intermedios en incrementos de 1 mm
Temperatura de funcionamiento: hasta 100 °C

La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire.

Dimensiones

B _______________________ [mm]
H _______________________ [mm]
L (en el sentdio del flujo del aire) __________ [mm]
V _______________________ [m³/h]
D_e at 250 Hz ________________ [dB]
Δp_st _______________________ [Pa]

Conjunto para instalación formado por un marco de perfil aerodinámico (radio > 15 mm), lana mineral y chapas ciegas acústicas.

Pestañas del marco dobladas para protección del relleno aislante.

Atenuación acústica y potencia sonora del ruido de aire regenerado medida en cumplimiento con ISO 7235.

Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 2 y 4, así como la norma VDI 3803.

Características especiales

Las chapas ciegas acústicas garantizan una mayor atenuación acústica ante frecuencias críticas del ruido emitido por el ventilador
Pérdida de carga hasta un 30 % inferior
Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
Ensayo y certificación higiénica
Ejecución en tramos disponible para unidades de gran tamaño

Materiales y acabados

Marcos de la celdilla del silenciador, refuerzo central y chapas ciegas acústicas de acero galvanizado
Material aislante de lana mineral

Lana mineral

En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
Calidad RAL marca RAL-GZ 388
Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
Inerte a hongos y al crecimiento de bacterias

Ejecución

La superficie del área de la celdilla no queda cubierta por el panel amortiguador

F: Fibra de vidrio
L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Datos técnicos

Espesor de celdilla: 100, 200, 230 mm
Tamaños nominales: 150 × 500 mm – 1499 × 2500, 2500 × 1499 o 1500 × 1500 mm
Partición en altura: hasta 5000 mm
Longitud en tramos: hasta 3000 mm
Tamaños intermedios en incrementos de 1 mm
Temperatura de funcionamiento: hasta 100 °C

La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire.

Dimensiones

B _______________________ [mm]
H _______________________ [mm]
L (en el sentdio del flujo del aire) __________ [mm]
V _______________________ [m³/h]
D_e at 250 Hz ________________ [dB]
Δp_st _______________________ [Pa]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

Dimensiones y pesos

H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios dimensiones 150 – 2500 mm en incrementos de 1 mm)
Partición en altura: 2501 – 5000 mm, en incrementos de 1 mm
L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 2500 mm en incrementos de 1 mm)
Partición en longitud: 2501 – 3000 mm, en incrementos de 1 mm
Construcción sin partición: H + L 4000 mm máx., H y L 1500 mm máx. (si una dimensión es 1500 mm, el resto no deberá sobrepasar 1500 mm)

El peso total del silenciador de celdillas incluye el peso de la carcasa (con brida estándar o marco en esquina) y de todas las celdillas.

El programa de diseño Easy Product Finder ofrece la posibilidad de calcular el peso total para tamaños intermedios.

H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios dimensiones 150 – 2500 mm en incrementos de 1 mm)
Partición en altura: 2501 – 5000 mm, en incrementos de 1 mm
L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 2500 mm en incrementos de 1 mm)
Partición en longitud: 2501 – 3000 mm, en incrementos de 1 mm
Construcción sin partición: H + L 4000 mm máx., H y L 1500 mm máx. (si una dimensión es 1500 mm, el resto no deberá sobrepasar 1500 mm)

El peso total del silenciador de celdillas incluye el peso de la carcasa (con brida estándar o marco en esquina) y de todas las celdillas.

El programa de diseño Easy Product Finder ofrece la posibilidad de calcular el peso total para tamaños intermedios.

MKA100, pesos
H Fibra de vidrio (-F) Fibra de vidrio y chapa perforada de acero (-L)
H L [mm]
H 500 750 1000 1250 1500 500 750 1000 1250 1500
mm kg

300

2

3

4

5

6

3

4

5

6

8

600

4

5

7

8

10

5

7

9

11

13

900

5

7

9

11

13

7

10

13

16

18

1200

7

10

12

15

17

9

13

16

20

24

1500

8

12

15

18

21

11

16

20

25

29

1800

10

14

19

23

27

14

19

25

31

36

MKA200, pesos
H Fibra de vidrio (-F) Fibra de vidrio y chapa perforada de acero (-L)
H L [mm]
H 500 750 1000 1250 1500 500 750 1000 1250 1500
mm kg

300

4

5

6

7,5

9

4

6

7

9

11

600

6

8

10

12

15

7

10

12

15

18

900

8

11

14

17

20

10

14

17

21

25

1200

10

14

18

22

26

13

18

22

27

32

1500

13

17

22

27

31

15

21

27

33

40

1800

16

22

28

34

40

19

27

34

42

50

MKA230, pesos
H Fibra de vidrio (-F) Fibra de vidrio y chapa perforada de acero (-L)
H L [mm]
H 500 750 1000 1250 1500 500 750 1000 1250 1500
mm kg

300

4

5

7

8

10

5

6

8

10

12

600

6

9

11

14

16

8

11

13

16

19

900

9

12

16

19

22

11

15

19

23

27

1200

11

16

20

24

28

14

19

24

30

35

1500

14

19

24

29

34

17

23

30

36

43

1800

18

24

31

37

44

21

29

37

45

54

Detalles de instalación, Información general y definiciones

Instalación y puesta en servicio

Las celdillas se suministran en como kits listas para su instalación
Seguir la información para instalación y los consejos prácticos para alcanzar las prestaciones de funcionamiento de las unidades
Hasta la altura H = 1200 mm: es posible una instalación en cualquier sentido del flujo, sin embargo la más recomendada es la instalación vertical de las celdillas
Desde la altura H = 1201 mm: sólo instalación vertical
La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire; se deberá asegurar la definición de las cotas en anchura, altura y longitud, especialmente con un sentido vertical del flujo de aire
Para instalación en la salida del conducto de salas cerradas, se requiere protección suficiente contra las inclemencias meteorológicas

Instalación y puesta en servicio

Las celdillas se suministran en como kits listas para su instalación
Seguir la información para instalación y los consejos prácticos para alcanzar las prestaciones de funcionamiento de las unidades
Hasta la altura H = 1200 mm: es posible una instalación en cualquier sentido del flujo, sin embargo la más recomendada es la instalación vertical de las celdillas
Desde la altura H = 1201 mm: sólo instalación vertical
La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire; se deberá asegurar la definición de las cotas en anchura, altura y longitud, especialmente con un sentido vertical del flujo de aire
Para instalación en la salida del conducto de salas cerradas, se requiere protección suficiente contra las inclemencias meteorológicas

Principales dimensiones

ØD [mm]

Diámetro exterior de la boca

ØD₃ [mm]

Diámetro exterior de los silenciadores circulares

L [mm]

Longitud del silenciador incluyendo el cuello (en el sentido del flujo de aire)

L₁ [mm]

Longitud del revestimiento acústico y extensión acústica efectiva

B [mm]

Anchura de silenciador y de conducto (celdillas verticales)

H [mm]

Altura de silenciador y altura de conducto (celdillas verticales)

T [mm]

Espesor de celdilla

S [mm]

Separación entre celdillas

n [ ]

Número de taladros de la brida

m [kg]

Peso

Definiciones

f_m [Hz]

Frecuencia central por banda de octava

L_WA [dB(A)]

Nivel de potencia sonora en dB(A) del ruido de aire generado

D_e [dB]

Atenuación acústica

V [m³/h] y [l/s]

Caudal de aire

Δp_st [Pa]

Presión diferencial estática

Todas las potencias sonoras están basadas en 1 pW.

Todos los valores son medidos en laboratorios de TROX en cumplimiento con la norma EN ISO 7235. Los valores intermedios se calculan interpolando.

Los valores registrados en laboratorio superiores a 50 dB se indican como 50 dB, en línea con la práctica común.

Principales dimensiones

ØD [mm]

Diámetro exterior de la boca

ØD₃ [mm]

Diámetro exterior de los silenciadores circulares

L [mm]

Longitud del silenciador incluyendo el cuello (en el sentido del flujo de aire)

L₁ [mm]

Longitud del revestimiento acústico y extensión acústica efectiva

B [mm]

Anchura de silenciador y de conducto (celdillas verticales)

H [mm]

Altura de silenciador y altura de conducto (celdillas verticales)

T [mm]

Espesor de celdilla

S [mm]

Separación entre celdillas

n [ ]

Número de taladros de la brida

m [kg]

Peso

Definiciones

f_m [Hz]

Frecuencia central por banda de octava

L_WA [dB(A)]

Nivel de potencia sonora en dB(A) del ruido de aire generado

D_e [dB]

Atenuación acústica

V [m³/h] y [l/s]

Caudal de aire

Δp_st [Pa]

Presión diferencial estática

Todas las potencias sonoras están basadas en 1 pW.

Todos los valores son medidos en laboratorios de TROX en cumplimiento con la norma EN ISO 7235. Los valores intermedios se calculan interpolando.

Los valores registrados en laboratorio superiores a 50 dB se indican como 50 dB, en línea con la práctica común.

Descargas

Información sobre el producto

Referencias

Ritz-Carlton Moscow

The Ritz-Carlton luxury hotels lies in the direct vicinity of Red Square on Tverskaya Street, the main boulevard in this part of Moscow. The rooftop terrace on the twelfth floor provides a unique view of the Kremlin, Red Square, St. Basil's Cathedral, and the Cathedral of Christ the Saviour. With its 334 spacious rooms and suites, the magnificent building was put up in the Imperial Russian style and offers its guests an exquisite, incomparably comfortable ambience. Inside, select materials like marble and fine woods were used.

For this project, TROX developed an energy-saving, noise-insulating air handling concept. Not just air diffusers, jet nozzles, and volume flow controllers, but also splitter sound attenuators of the MKA 100 and MKA 200 series were used. With their profiled splitter frames that promote the air flow, the latter reduces pressure losses by up to 30% in comparison with conventional splitters, which enables high energy savings during plant operation. The splitters are hygienically tested according to VDI 6022.

High demands were placed on the air conditioning system, especially in regard to comfort and noise protection. In the middle of the vibrant Russian capital, the hotel should be an oasis of peace and comfort.

Servicios TROX

Busqueda por articulo A-Z Encuentre de manera rápida y sencilla.

TROX Easy Product Finder Rápido, Preciso, Innovador

Tour de Competence Técnica e Investigación - Fantásticas escenas

Al hacer clic en el botón, nos permite brindarle una excelente experiencia en el sitio web y que los procesos de compra sean más sencillos. Estas cookies incluyen aquellas que son necesarias para el funcionamiento del sitio y para el control de nuestros servicios y aplicaciones, así como los que se utilizan únicamente con fines estadísticos, para configuraciones de conveniencia o para mostrar contenido personalizado. Puede decidir qué categorías desea permitir y puede ajustar la configuración de uso de datos según sus requisitos individuales. Tenga en cuenta que, según la configuración que haya seleccionado, es posible que no todas las funciones de la página estén disponibles. Puede cambiar su selección en cualquier momento.

PARA LA MEJOR EXPERIENCIA TROX

Estas cookies son necesarias para el correcto funcionamiento de nuestro sitio web y no se pueden desactivar. Como regla general, estas cookies se configuran solo en respuesta a las acciones realizadas por usted, como configurar sus preferencias de privacidad o llenar el carrito de compras. Además, se integran funcionalidades relevantes para la seguridad o soporte a través de un chat web dedicado, incluidas todas las cookies de sesión de TROX establecidas después de iniciar sesión como cliente. Puedes configurar tu navegador para bloquear estas cookies o notificarle sobre ellas. Sin embargo, como resultado, es posible que algunas áreas del sitio web no funcionen según lo previsto.

ESTADÍSTICAS Y ANÁLISIS DEL SITIO WEB

Estas cookies permiten recopilar datos para estadísticas y análisis para que TROX pueda medir el rendimiento de los sitios web visitados, identificar problemas técnicos y encontrar puntos de partida para la optimización. Pueden ser establecidos por nosotros o por terceros cuyos servicios utilizamos en nuestros sitios. Los usuarios también ayudan a identificar, por ejemplo, qué páginas se utilizan con más frecuencia o muy pocas veces o cómo navega la gente entre las páginas web. Toda la información utilizada por terceros es agregada y anonimizada.

H	Fibra de vidrio (-F)					Fibra de vidrio y chapa perforada de acero (-L)
H	L [mm]
H	500	750	1000	1250	1500	500	750	1000	1250	1500
mm	kg
300	2	3	4	5	6	3	4	5	6	8
600	4	5	7	8	10	5	7	9	11	13
900	5	7	9	11	13	7	10	13	16	18
1200	7	10	12	15	17	9	13	16	20	24
1500	8	12	15	18	21	11	16	20	25	29
1800	10	14	19	23	27	14	19	25	31	36

MKA

Para una mayor atenuación acústica, incluso ante bajas frecuencias

Aplicación

Descripción

Información técnica

Funcionamiento, Datos técnicos, Selección rápida, Texto para especificación, Order code, Related products

Dimensiones y pesos

Detalles de instalación, Información general y definiciones

Descargas

Información sobre el producto

Referencias

Ritz-Carlton Moscow

Servicios TROX

PARA LA MEJOR EXPERIENCIA TROX

ESTADÍSTICAS Y ANÁLISIS DEL SITIO WEB

CONVENIENCIA Y PERSONALIZACIÓN

PARA LA MEJOR EXPERIENCIA TROX
